1. Duży system JEDIA.
Duży system JEIL (JEDIA) jest zaprojektowany i przeznaczony do nagłaśniania bardziej rozległych przestrzeni, gdzie jest wymagana większa ilość obwodów (stref), a także tam gdzie są postawione wymagania zabezpieczeń przeciwpożarowych. System ten nie służy tylko do przestrzennego nagłośnienia, ale działa też jako radio przeciwpożarowe dodatkowy element bezpieczeństwa. Do tego, aby system pełnił dodatkowe funkcje bezpieczeństwa potrzebne są dodatkowe, zapasowe i rezerwowe elementy techniki. Przy wcześniej opisywanych systemach sytuacja była mniej skomplikowana, dlatego że centrala JPA1240 A pełniła funkcję miksera, wyciszacza, dystrybutora dźwięku. W dużym systemie te poszczególne funkcje są porozdzielane do większej ilości urządzeń.
Cały system tych urządzeń zasilany jest urządzeniem JPD 322 A, które obsługuje ich załączanie i zabezpieczenie prądowe.
Elektroniczna część wykonuje detekcję napięcia zasilania i w przypadku jego zaniku lub spadku da polecenie załączenia napięcia rezerwowego 24 V z zasilacza j JEP 352. Zasilacz ten obsługuje też akumulatory 24 V (ich ładowanie, rozładowywanie, kontrolę i zabezpieczenie).
Jeśli spojrzymy na tylne ściany większości urządzeń dużego systemu to znajdują się na nich klasyczne 230 V gniazdka jak również terminale 24 V, przez które przyrządy zasilane są w przypadku awarii.
Mózgiem całego systemu jest przekaźnikowy włącznik stref JRG 220 A, jest to macierz 20x20, która przeszeregowuje (rozdziela) sygnał mocy 100 V do głośników i zestawów głośnikowych. Macierz ta ma załączone z jednej strony wzmacniacze, a z drugiej strony sieć nagłośnienia, posiada również wyprowadzenia wymuszonego odbioru (alarmowego) sposobem trzy i cztero przewodowym.
Oprócz tego do urządzenia możemy dostarczyć następne dane oraz informacje o tym, która strefa ma być udostępniona (przyłącze na aktywny włącznik stref JSS120A), do której strefy chcemy wchodzić z komunikatem (cyfrowa informacja z mikrofonów strefowych) i w której strefie jest stan alarmowy E/M (przyłącze z danymi na wyłącznik informacji alarmowych JES 120 A).
Karta telephone paging umożliwia przyłączenie centrali telefonicznej.
W tym miejscu należy podkreślić, że do miksowania audio sygnału program (tło muzyczne jako wyjście z miksera) i priority (komunikat mikrofonowy jako wyjście z karty remote macierz JRG 220 A) dochodzi we wzmacniaczach końcowych JPA xxxxCP.
Macierz JRG 220 A służy wtedy tylko do załączania a nie do miksowania sygnałów.
Jeśli mówimy o miksowaniu tła muzycznego i sygnału mikrofonowego należy sobie wyjaśnić funkcję końcowych wzmacniaczy. Jeżeli popatrzymy na ich tylnią ścianę znajdziemy wcześniej opisane audio wyjścia, priority i program, a także bardzo ważny terminal control. Do tego terminalu doprowadzamy informacje o tym, czy jest do dyspozycji sygnał mikrofonowy. Jeśli tak, to dojdzie do powolnego ściszenia wejścia programu i pozwoleniu wejścia priority. Terminale control poszczególnych wzmacniaczy są przyłączone do karty remote macierzy JRG 220 A a obecnie do strefowych mikrofonów.
Jak już wspomniano na wstępie system jest obliczony na 20 stref, dlatego mikrofony strefowe mają 20 przycisków, za pomocą, których wybieramy strefę, do której będziemy mówić. W tym miejscu należy przypomnieć, że tło muzyczne do poszczególnych stref uwalniamy za pośrednictwem aktywnego włącznika stref JSS 120 A. Każdy mikrofon strefowy JRA 051 A zapewnia cyfrową informację o wybieranej strefie (data output) i audio sygnał (audio output), którego poziom możemy nastawić. Mikrofon może również generować gong. Jeśli mamy do dyspozycji tylko jeden strefowy mikrofon to sytuacja jest wtedy prosta. Można również załączyć dane i audio bezpośrednio do karty remote macierzy JRG 220 A . Jeśli chcemy zastosować więcej mikrofonów strefowych (max 4) to wtedy musimy włączyć odbiornik mikrofonów strefowych JDR 104. W zasadzie jest to urządzenie łączeniowe, które przechwytuje 4x data (dane) i 4 x audio i zapewnia wyjścia, które się przyłącza do card remote macierzy JRG 220 A.
Na zakończenie tej części należy zwrócić uwagę na fakt, że komunikacja cyfrowa mikrofonów strefowych z pozostałymi urządzeniami (ale nie tylko komunikacja) przebiega w standardach Rs 485 i pozwala na większą odległość komunikowanych urządzeń jak również daje większą odporność na zakłócenia.
Jeszcze nie powiedzieliśmy sobie w jaki sposób uzyskujemy tło muzyczne.
W przedstawionym schemacie jest pokazana cala gama urządzeń, począwszy od tunera JTV 110 A kończąc na urządzeniu JEO 231 A. Nie ma sensu opisywać funkcji poszczególnych urządzeń, ponieważ liczymy się z tym, że klient i tak wybierze własny sposób zmiksowania i generowania muzycznego tła, doprowadzając go do wszystkich końcowych wzmacniaczy jednocześnie (wejścia program), ewentualnie za pośrednictwem wzmacniacza rozdzielającego (dystrybucyjnego).
Do tej pory mówiliśmy o głównej zasadzie działania dużego systemu. Spróbujmy wyjaśnić sobie jak duży system działa w kontekście zabezpieczenia przeciwpożarowego. Główna informacje stanowią stany z czujników przeciwpożarowych, konkretnie wartość impedancji odnoszona do wspólnego zacisku. Czujniki przeciwpożarowe są załączone na odbiornik i włącznik alarmu JES 120 A, którego głównym zadaniem jest detekcja stanu alarmowego E/M i generowanie danych alarmowych, które z kolei wprowadza się do emergency card macierzy JRG 220 A, a ta załącza te strefy, w których jest stan alarmowy.
Wzmacniacze końcowe z oznaczeniem CP maja jeszcze wejście priority E/M, o którym dotychczas jeszcze nie mówiliśmy. To wejście jest przeznaczone do przyłączenia odpowiedniego wyjścia z emergency card macierzy JRG 220 A i ma najważniejszą uprzywilejowaną pozycję, to znaczy jeśli wzmacniacz działa na wyjściu "program" lub priority (komunikat z mikrofonu) to wtedy dojdzie do wyciszenia pracy i przełączy się tak, aby wiadomość dotycząca ewakuacji mogła dostać się do głośników. W ten sposób w strefie, gdzie jest stan alarmowy E/M dojdzie do nadania komunikatu o ewakuacji. Do ujawnienia ewakuacji służy jednostka alarmowa JEU 211 A. Jednostka ta składa się głównie z mikrofonu, przez który można podać wiadomość o ewakuacji i dużej kontrolki informującej operatora o alarmie. O tym, w której strefie jest stan alarmowy, informuje nas przyrząd JES 120 A, który indykuje stany alarmowe. Działanie jednostki jest następujące: jeśli w którejś strefie wystąpi stan alarmowy, wzbudzi się jednostka alarmowa w ten sposób, że zaświeci się główny indykator i załączy się jej mikrofon . jednostka alarmowa może działać w pełni automatycznie poprzez zainstalowanie specjalnej karty sampler na tylniej stronie, której czas przyjęcia i zrozumienia sygnału wynosi 16 sekund. Karta ta może spełniać funkcje mikrofonu.
Dotychczas przedstawione urządzenia były niezbędne do prawidłowego funkcjonowania dużego systemu JEIL pracującego normalnie jak również z uwzględnieniem aspektów bezpieczeństwa.
W celu podwyższenia komfortu i niezawodności można w systemie dodatkowo zainstalować następujące urządzenia :
- JMU 307 A służy do akustycznej i wizualnej kontroli obwodu 100 V; każde z 10 wejść tego wzmacniacza połączone jest bezpośrednio na sygnał 100 V danej strefy
- JAB 112 A jest to urządzenie, które utrzymuje kontrolę nad chłodzeniem skrzynki RACK, a także stara się utrzymać optymalna temperaturę eksploatacyjną pozostałych urządzeń.
- JCS 110 A jest to generator syreny i gongu
- JAD 125 A jest to wzmacniacz rozdzielający, który służy do rozgałęzienia sygnału liniowego o niskiej częstotliwości na więcej sygnałów i doprowadzenia ich na poszczególne wzmacniacze mocy; jest jak gdyby przeciwieństwem miksera .
Na zakończenie opisu dużego systemu JEIL (JEDIA) chcemy zwrócić uwagę na to, że jest to system rozszerzalny na jeszcze większą ilość stref. Wszystkie urządzenia sterujące (JES 120 A, JSS 120A, JDR 104, JRG 220 A) są wyposażone w terminale extension przy pomocy, których system ten możemy rozszerzać.
Jeśli niektóre urządzenia nie są wyposażone w te terminale to rozszerzenie można osiągnąć przez kaskadowe rozstawienie (załączenie) tych urządzeń.

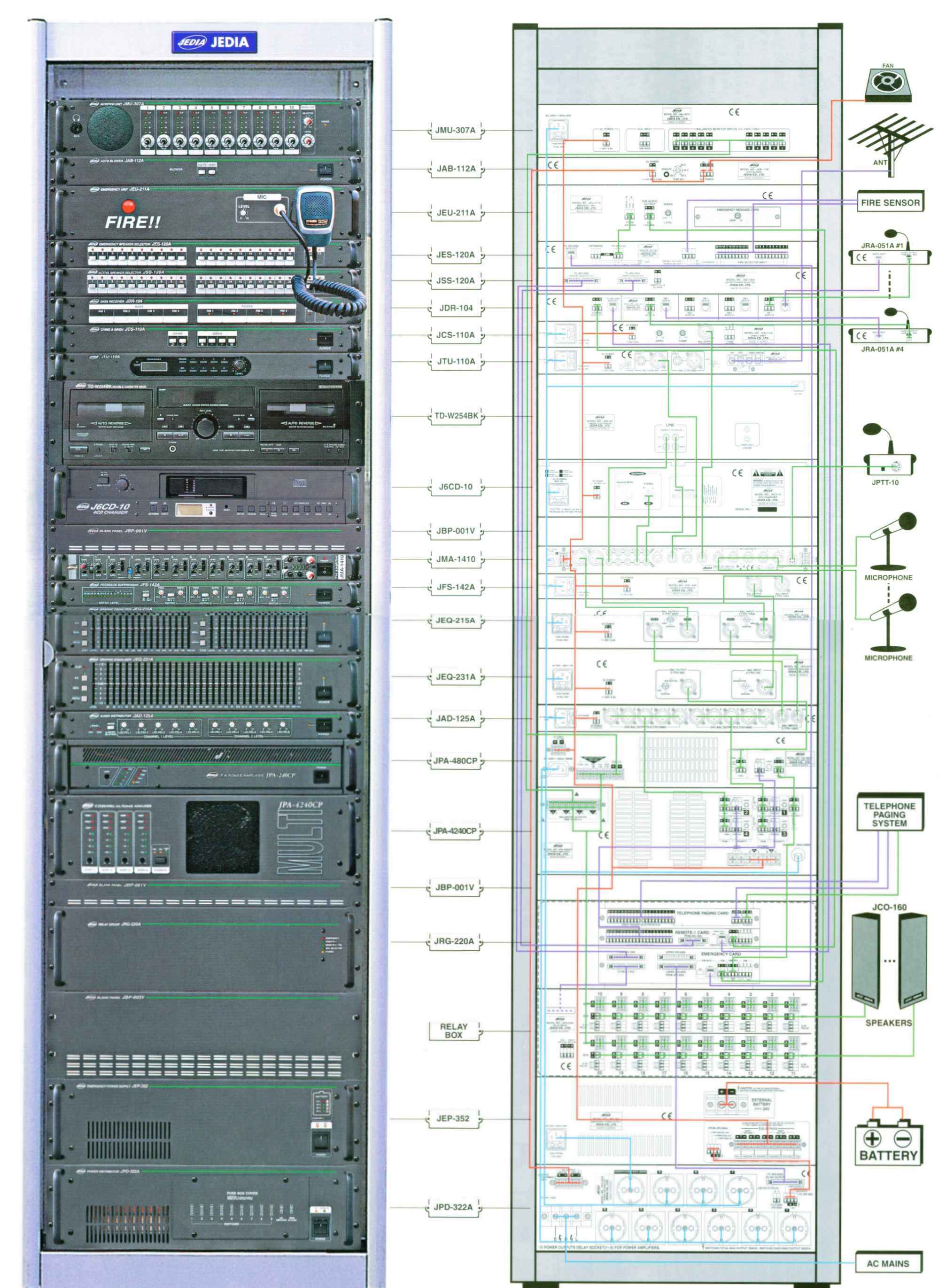

DUŻY SYSTEM JEDIA (376 KB - .jpg 2014x2742)
